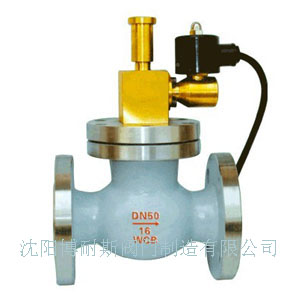

天然气紧急切断阀产品简介：
博耐斯ZCRD系列燃气紧急切断阀是燃气管道工程的常用配套装置，采用单、双阀盘/阀座直动式结构设计，结构简单，启闭迅速，密封性好，操作使用方便，可满足燃气行业安全和管理的要求。
天然气紧急切断阀主要用途：
ZCRB紧急切断燃气电磁阀与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主供气阀门，切断燃气的供给，及时制止恶性事件的发生。与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
天然气紧急切断阀安装和配套:
普通型（防爆型）燃气快速切断阀通常安装在被监控区室外的主供气管道上。安装时请注意阀体上标明的气流方向。安装好后，先泄压，然后将手动拉起操作杆直到卡住，阀门开启，手动接通电源（小于5秒的脉冲通电时间），阀门关闭。必须动作数次，动作无误后方可投入使用。并定期检查动作的可靠性。产品电源接线务必要接地，防爆接地线为黑色。
紧急切断后复位操作：
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
天然气紧急切断阀产品特点：
1、与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。
2、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，在在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。
3、与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
4、与热力设备的极限温度（或压力）安全控制器相连接。当设备内检测温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
天然气紧急切断阀技术参数：
|
工作状态
|
通电关闭,手动复位
|
|
工作介质
|
煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质
|
|
介质温度℃
|
≤70
|
|
公称压力 Mpa
|
1.6
|
2.5
|
4.0
|
|
工作压差 Mpa
|
0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式)
|
|
电源电压
|
AC220V、AC380V、AC24V、DC24V、DC220V其余规格可作特殊订货
|
|
额定流量系数 KV
|
按JB/T7352-94规定
|
|
泄漏量 ml/min
|
按JB/T7352-94·F规定
|
|
公称通径 mm
|
DN10-DN450
|
|
防爆标志
|
ExmIIT4
|
|
防爆证编号
|
GYB071325X
|
|
出线口接头
|
内螺纹M20×1.5或1.5米防爆引线
|
|
环境温度
|
-5～+40℃(不结冻)
|
天然气紧急切断阀主要尺寸：
|
公称通径
DN(mm)
|
尺 寸（mm）
|
管接头
|
|
D
|
D1
|
D2
|
d2
|
f2
|
b
|
L
|
H
|
H1
|
Z-фd
|
|
50
|
160
|
125
|
100
|
88
|
4
|
20
|
230
|
346
|
359
|
4-18
|
R1/4
|
|
65
|
180
|
145
|
125
|
-
|
-
|
-
|
290
|
337
|
354
|
-
|
|
80
|
195
|
160
|
135
|
121
|
4
|
22
|
310
|
445
|
465
|
8-18
|
|
100
|
230
|
190
|
160
|
150
|
4.5
|
24
|
350
|
590
|
623
|
8-22
|
|
150
|
300
|
250
|
218
|
204
|
4.5
|
28
|
444
|
-
|
580
|
8-25
|
R1/2
|
|
200
|
360
|
310
|
278
|
260
|
4.5
|
30
|
559
|
-
|
645
|
12-25
|
|
250
|
425
|
370
|
332
|
313
|
4.5
|
32
|
622
|
-
|
750
|
12-30
|
|
300
|
485
|
430
|
390
|
364
|
4.5
|
36
|
711
|
-
|
1100
|
16-30
|
|
350
|
550
|
490
|
448
|
422
|
5
|
40
|
838
|
-
|
1380
|
16-34
|
